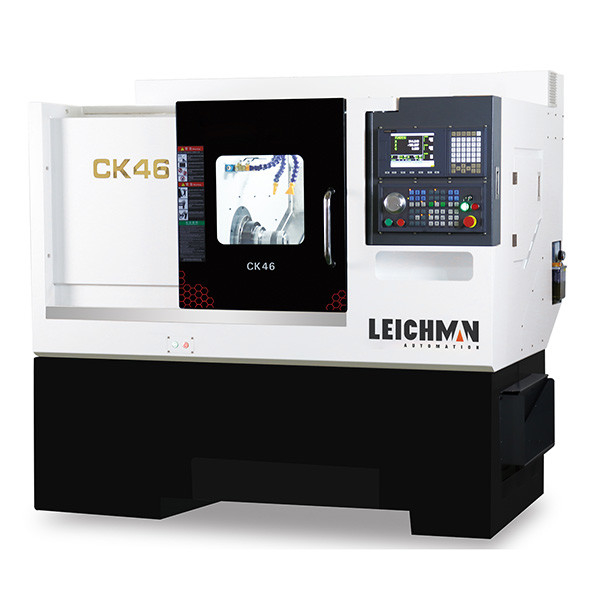

Outil de tour CNC à bande de précision à lit incliné tour CNC CK46
  • Outil de tour CNC à bande de précision à lit incliné tour CNC CK46
  • Outil de tour CNC à bande de précision à lit incliné tour CNC CK46
  • Outil de tour CNC à bande de précision à lit incliné tour CNC CK46
Outil de tour CNC à bande de précision à lit incliné tour CNC CK46

Outil de tour CNC à bande de précision à lit incliné tour CNC CK46

Détails du produit
Systèmes CNC:
Optionnel
L'inclinaison du lit:
30° (CK46) / 45° (CK36)
Max Swing Over Bed:
450 mm
Max Cutting Diameter:
360mm
Disque d'usinage max.:
135 mm
Disque d'usinage max.:
220 mm
Surligner:

Le tour CNC de précision de type gang

,

Le tour CNC de type gang CK46

,

Le tour CNC à lit incliné CK46

Conditions de paiement et d'expédition
Quantité de commande min
1
Conditions de paiement
L/C, T/T
Description du produit

Outil à bande de précision à lit incliné tour CNC CK46

Le système de contrôle de la machine-outil adopte le système SYNTEC de Taiwan, et d'autres systèmes CNC sont optionnels.

Le lit est incliné à 30° (CK46) / 45° (CK36), et le grand chariot et le support d'outil sont placés obliquement, ce qui rend le fonctionnement et le retrait des copeaux de la machine-outil très pratique.

L'arbre principal adopte l'arbre principal de haute précision de Taiwan qui contient des roulements de précision SKF suisses.

La partie de transmission de la machine-outil adopte des vis à billes japonaises THK/Taiwan HIWIN de haute précision et des glissières linéaires à grande vitesse de THK japonaise.L'axe X et l'axe Z adoptent des diapositives linéaires à haute rigidité, et le calcul de la portée optimale entre la voie et la voie est réalisé: faible résistance, haute rigidité, haute précision, vitesse de déplacement jusqu'à 27 m/min,améliorer l'efficacité du travail et raccourcir le temps de traitement.





Nom de l'article

Unité

CK36

CK46

Capacité

Max se retourne sur le lit.

mm

400

450

Diamètre de coupe maximal

mm

350

360

Disque d'usinage max.

mm

135

135

Disque d'usinage max.

mm

220

220

Les voyages

Voyage par axe X

mm

750

950

Voyage par axe Z

mm

270

290

Précision

Résidu de la broche

mm

0.004

0.004

Précision de réposition de l'axe X/Z

mm

0.002

0.002

Structure du corps

Degré de lit incliné

- Je ne sais pas.

45

45

Le moulin à rouleaux

Vitesse du fuseau

Rpm

6000

6000

Diamètre du tuyau

pouces

5 pouces

6 pouces

Nose à broche



A2 à 4

A2 à 5

Parcours de fente

mm

46

56

Diamètre maximal de la barre

mm

35

45

Hauteur entre la table de travail et la broche

mm

70

70

Vitesse rapide

Vitesse rapide sur axe X

M/min

27

27

Vitesse rapide sur l'axe Z

M/min

27

27

Puissance du moteur

Le moulin à rouleaux

kW

4.0

5.5

Moteur d'alimentation par axe X

kW

1.1

1.7

Moteur d'alimentation à axe Y

kW

1.1

1.7

Formulaire de détenteur d'outil

rangée de couteaux



8

8

Taille des outils



mm

20*20

20*20

Diamètre de la barre de perçage



mm

φ20

φ20

Autres

Dimension

mm

1800 × 1300 × 1600

2160 × 1600 × 1800

Le poids

en kg

1800

2600











































































CK46CK46CK46CK46CK46CK46CK46CK46
